منصة نهائية احترافية مع الترميز ، فك التشفير ، التخلص ، التعديل

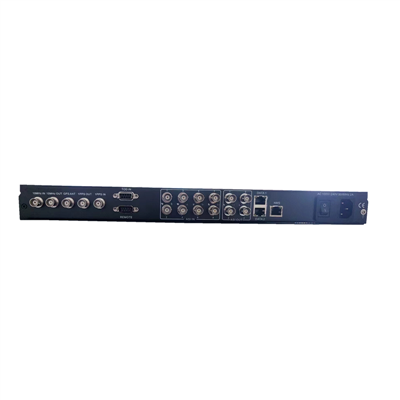

تتطلب أنظمة DMP500 اليوم الرقمية اليوم حلولًا قوية ومرنة ومتعددة الأغراض وحلول مضغوطة تتيح لمقدم الخدمة دعم بنيات الشبكة الجديدة. تأتي حالة 1RU هذه مع 3 فتحات مستقلة للوحدة النمطية.

يمكن تكوين كل وحدة بشكل فردي بناءً على التطبيقات بما في ذلك ISDB-T ، DVB-T ، DVB-C ، معالجة تعديل ATSC ومجموعة من كل هذه الوظائف.

يعد معالج التعديل متعدد العدوى هو الجيل التالي من معدات معالجة الرأس الذكية حيث يؤدي الجمع بين الاكتئاب والمرونة إلى حل فعال من حيث التكلفة. بناءً على تجربتنا ، يجلب DMP500 الفوائد التشغيلية والاقتصادية في تطبيقات تسليم الفيديو.

سمات

تصميم مكون إضافي وحداس ، هيكل 1U و 3 فتحات

ISDB-T ، DVB-T ، DVB-C ، ATSC معالجة تعديل

دعم مزيج مرن من أي نوع مختلف من الوحدات النمطية

كحد أقصى 800 متر معالجة البيانات

دعم 1 GE-Direction (منفذ البيانات) ، واجهة RJ45

دعم إدارة الويب ، التحديث عبر الويب

مزود الطاقة غير القابل للقلق المزدوج

ميزة

اعتماد تصميم الوحدة النمطية المستقلة تمامًا ؛ تعزيز استقرار العمل المستقل لكل وحدة.

مع وضع العمل الداخلي للتبديل ؛ يتم استخدام منفذ لإدارة الشبكة لإدارة كل وحدة (3 nms IP عبر منفذ شبكة واحد).

تصميم جديد ، مريح للمشغلين لتحقيق النسخ الاحتياطي الحقيقي والتكرار لقطعة واحدة من المعدات دون احتلال مساحة أكبر.

الرسم البياني الرئيسي

16/32 وحدة تعديل QAM

مواصفات الوحدة النمطية

إدخال البيانات: 128 إدخال IP من منفذ بيانات اللوحة الأمامية

MAX 512 IP IP على UDP/RTP ، 2 منفذ GE (RJ45/SFP)

MAX 1024 IP IP عبر UDP/RTP ، منفذ 2 GE (RJ45/SFP)

إخراج البيانات: 16/32 إخراج IP عبر UDP/RTP/RTSP ،

أحادي الإرسال/البث المتعدد ، 2 منافذ GE (RJ45/SFP)

معدل ترانس كحد أقصى: 840 ميغابت في الثانية/منفذ GE

RF Output (F type): 16/32 قنوات التعدد ، الهروب

والتعديل

تعدد الإرسال

إعادة تعيين PID الحد الأقصى: 180 PIDS لكل قناة

256 PIDs لكل قناة

إعادة تشغيل PID وظيفة (تلقائيًا أو يدويًا)

ضبط PCR دقيق

إنشاء جدول PSI/SI تلقائيًا

الهرولة

الحد الأقصى Simulcrypt CA: 4

المعيار: ETR289 ، Etsi 101 197 ، Etsi 103 197

الاتصال: اتصال محلي/عن بعد

تعديل

المعيار: en 300 429/itu-t J.83a/b (dvb-c)

MER: أكبر من أو يساوي 40 ديسيبل

التردد التردد: 50 ~ 960MHz ، خطوة 1 كيلو هرتز

مستوى الإخراج RF: {0}} ~ +10 dbm (87 ~ 117 dbµv) ، 0.1db الخطوة لجميع شركات النقل

معدل الرمز: 5. 0 msps ~ 7. 0

كوكبة: 16/32/64/128/256Qam

إخراج RF: 16 ​​مخرجات الناقل غير المدمرة خلال عرض النطاق الترددي 192M

32 مخرجات الناقل غير المدمرة ضمن عرض النطاق الترددي 384M

8 وحدة تعديل DVB-T/ATSC

مواصفات الوحدة النمطية

إدخال البيانات: 128 إدخال IP من منفذ بيانات اللوحة الأمامية

256 إدخال IP عبر UDP/RTP ، منفذ 2GE (RJ45/SFP)

256 إدخال IP عبر UDP/RTP ، منفذ 2GE (RJ45/SFP)

إخراج البيانات: 8 إخراج IP عبر UDP/RTP/RTSP ، UNICAST/MULTER

2 منافذ GE (RJ45/SFP)

معدل ترانس كحد أقصى: 840 ميغابت في الثانية/منفذ GE

إخراج RF (نوع F): 8 مخرجات الناقل غير المتجول ضمن عرض النطاق الترددي 192 متر

تعدد الإرسال

رقم القناة: 8 قنوات مضاعفة

الحد الأقصى لـ PID إعادة تعيين 180 إدخالًا لكل قناة

إعادة تشغيل PID وظيفة (تلقائيًا أو يدويًا)

ضبط PCR دقيق

إنشاء جدول PSI/ SI تلقائيًا

التعديل: 8*DVB-T

المعيار: Etsi en 300 744

MER: أكبر من أو يساوي 40 ديسيبل

التردد التردد: 50 ~ 960MHz ، خطوة 1 كيلو هرتز

كوكبة: QPSK/16QAM/64QAM النطاق الترددي: 6/7/8 MHz

الوضع العابر: 2K/4K/8K

FEC: 1/2 ، 2/3 ، 3/4 ، 5/6 ، 7/8

مستوى الإخراج RF: {{0}} ~ +10 dbm (لجميع شركات النقل) ، 0.5db تنطوي

التعديل: 8*ATSC

المعيار: ATSC A/53

MER: أكبر من أو يساوي 40 ديسيبل

التردد التردد: 50 ~ 960MHz ، خطوة 1 كيلو هرتز

كوكبة: 8VSB

النطاق الترددي: 6MHz

fec rs (208 188)+trellis

مستوى الإخراج RF: {{0}} ~ +10 dbm (لجميع شركات النقل) ، 0.5db تنطوي

6 وحدة تعديل ISDB-TB

مواصفات الوحدة النمطية

إدخال البيانات: 128 إدخال IP من منفذ بيانات اللوحة الأمامية

192 إدخال IP على UDP/RTP ، 2 منفذ GE (RJ45/SFP)

إخراج البيانات: 6 إخراج IP عبر UDP/RTP/RTSP ، UNICAST/Multipricast ،

2 منافذ GE (RJ45/SFP)

معدل ترانس كحد أقصى: 840 ميغابت في الثانية/منفذ GE

إخراج RF (نوع F): 6 قنوات من تعدد الإرسال والتوحيد.

تعدد الإرسال

قناة الإدخال: 192

الحد الأقصى لـ PID إعادة تعيين 180 إدخالًا لكل قناة

إعادة تشغيل PID PID (تلقائيًا أو يدويًا) ،

ضبط PCR دقيق ،

إنشاء جدول PSI/ SI تلقائيًا

تعديل

المعيار: ARIB Std-B31

النطاق الترددي: 6M

كوكبة: QPSK ، 16qam ، 64qam

فاصل الحراسة: 1/32 ، 1/16 ، 1/8 ، 1/4

وضع النقل: 2K ، 4K ، 8K

معدل الرمز: 1/2 ، 2/3 ، 3/4 ، 5/6 ، 7/8

MER: أكبر من أو يساوي 40 ديسيبل

التردد التردد: 50 ~ 960MHz ، خطوة 1 كيلو هرتز

مستوى الإخراج RF: {0}} dbm ~ +10 dbm (87 ~ 117dbµv) ، 0.1db stepping

16 وحدة تعديل ISDB-TB

مواصفات الوحدة النمطية

إدخال البيانات: 512 × 2 إدخال IP عبر UDP/RTP ،

2 منافذ GE (RJ45/SFP) وموصل الدفق

إخراج البيانات: 16 إخراج IP عبر UDP/RTP/RTSP ، UNICAST/MULTER

2 منافذ GE (RJ45/SFP)

معدل ترانس كحد أقصى: 840 ميغابت في الثانية/منفذ GE

إخراج RF (نوع F): 16 قناة من الإرسال والتحشيد.

تعدد الإرسال

الحد الأقصى لـ PID Rempling 256 PIDS لكل قناة

إعادة تشغيل PID وظيفة (تلقائيًا أو يدويًا)

ضبط PCR دقيق ،

إنشاء جدول PSI/ SI تلقائيًا

تعديل

المعيار: ARIB Std-B31

النطاق الترددي: 6M

كوكبة: QPSK ، 16qam ، 64qam

فاصل الحراسة: 1/32 ، 1/16 ، 1/8 ، 1/4

وضع النقل: 2K ، 4K ، 8K

معدل الرمز: 1/2 ، 2/3 ، 3/4 ، 5/6 ، 7/8

MER: 40dB

التردد التردد: 50 ~ 960MHz ، خطوة 1 كيلو هرتز

مستوى الإخراج RF: 2 0 dbm ~ +10 dbm (87 ~ 117dbµv) ، 0.1db

بيئة

البعد (W × L × H): 440 مم × 324 مم × 44 مم

تقريبا الوزن: 6 كجم

البيئة: 0 ~ 45 درجة (عمل) ؛ -20 ~ 80 درجة (تخزين)

متطلبات الطاقة: AC 110V ± 10 ٪ ، 50/60 هرتز ، AC 220 ± 10 ٪ ، 50/60 هرتز
