نظرة عامة تقنية على T2-MI
Aug 09, 2024
يسمح معيار DVB-T2 باستخدام معلمات تعديل مختلفة للبرامج الفردية أو مجموعات البرامج داخل قناة واحدة.
يتم تغذية البرامج/مجموعات البرامج إلى المعدّل كأنابيب طبقة مادية (PLP). يتم نقل معلمات التعديل المرتبطة كمعلومات L1. تم تعريف واجهة المعدّل T2 (T2-MI).
تتيح هذه الواجهة التسلسلية (ASI أو IP) نقل بيانات القناة بتقسيم زمني متعدد (TDM)، بما في ذلك معلومات PLP وL1.
حزم T2-MI
يتم تجميع كافة البيانات (إطارات BB، وبيانات L1، ومعلومات SFN، وتدفقات FEF وAuxData) في حزم T2-MI. في رأس حزمة T2-MI، يعطي نوع الحزمة نوع بيانات الحمولة، ويعطي حقل payload_len طول الحمولة بالبتات. تُستخدم بتات الحشو لمحاذاة بايت حقل CRC32 التالي. تتيح حقول CRC32 وpacket_count إمكانية التحقق من الإرسال الخالي من الأخطاء لحزمة T2-MI.
أنابيب بيانات DVB (خاصة بـ T2-MI) معرف PID واحد
يتم تغليف حزم T2-MI في حزم تدفق نقل DVB/MPEG باستخدام "توصيل البيانات" بما يتماشى مع EN 301 192 [4]، البند 4. يتم إدراج حزم T2-MI، واحدة تلو الأخرى، في حمولة حزم MPEG-2 TS. يجب أن تتبع كل حزمة T2-MI جديدة الحزمة السابقة على الفور. يمكن أن تحتوي حزمة TS على أكثر من حزمة T2-MI. يجب تقسيم حزم T2-MI التي تكون كبيرة جدًا بحيث لا تتناسب مع حمولة حزمة TS واحدة عبر حزم TS متعددة حسب الحاجة. يتم الإشارة إلى أول بايت من حزمة T2-MI بواسطة بت مؤشر بدء وحدة الحمولة في رأس حزمة النقل، وفي هذه الحالة، يتم إدراج حقل مؤشر بعد رأس حزمة النقل أو حقل التكيف. تعطي قيمة حقل المؤشر الإزاحة لبداية حزمة T2-MI الأولى.
مجرى النقل
حزم T2-MI + حزم فارغة + PAT اختيارية، PMT مع موصوف T2MI_

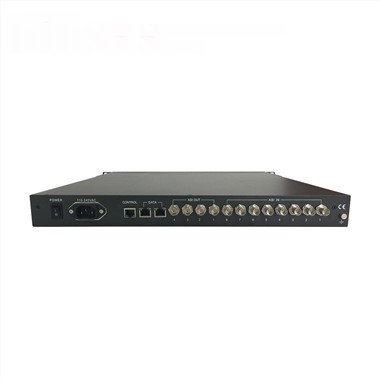

بوابة DIBSYS MUX7400 T2-MI

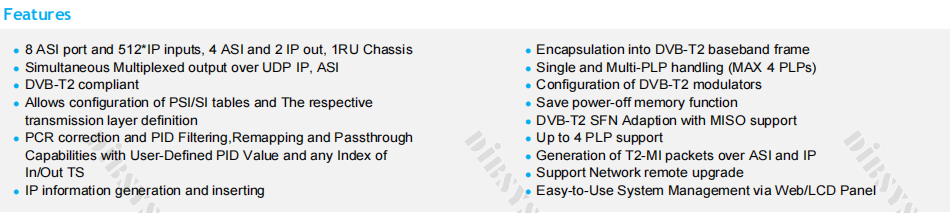

تم تطوير جهاز الإرسال المتعدد وإعادة الإرسال المتعدد MUX7400 DVB-T2 لتوليد T2-MI للتلفزيون الرقمي DVB-T2
المعايير. يمكنه تغليف تدفقات متعددة من T2-MI تنبع من جهاز إرسال متعدد الإرسال أو مباشرة من أجهزة ترميز. MUX7400
بوابة DVB-T2، يمكنها دعم ما يصل إلى 8 مدخلات ASI أو 512IP وإرسال متعدد إلى حزمة T2-MI واحدة عبر 4* ASI و2* IP out.
استنادًا إلى بوابة DVB-T2 الأكثر انتشارًا، فإن MUX7400 متوافق مع كبار مصنعي أجهزة الإرسال مما يضمن
بث DVB-T2 آمن عبر شبكات SFN. ويمكنه توفير حل إقليمي شامل باستخدام استبدال PLP أو
تقنية تجميع PLP
